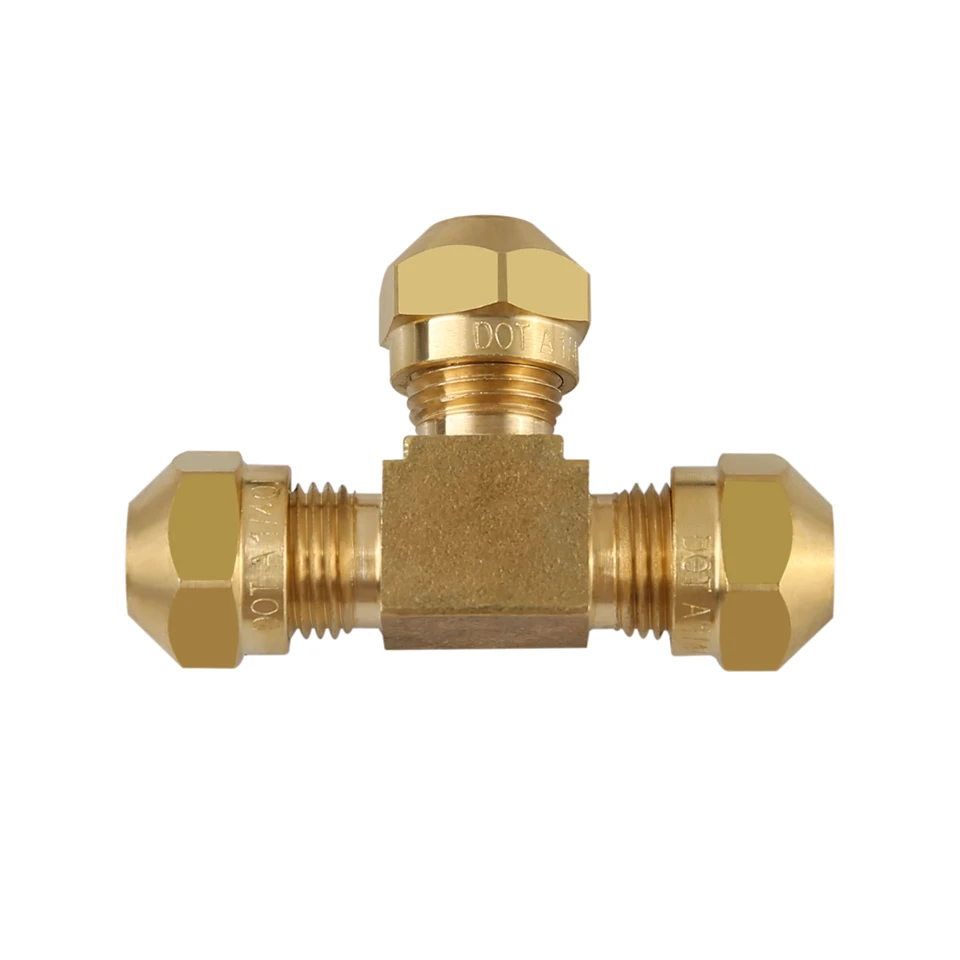

Pelkimen haara -ase

Dot Air -jarru-nylon-letkunhoitoliittimien pelkistimen haara-tee on monikanavainen pelkistimen tee, joka on suunniteltu erityisesti pneumaattisille jarrujärjestelmille. Sen ydintoiminto on optimoida virtauksen jakautuminen ja paineen gradientin hallinta epäsymmetrisen putken halkaisijan suunnittelun kautta, joka soveltuu erityisesti integroiduille hengitysteiden järjestelmille, jotka vaativat eriytettyä ilmansyöttöä tai joilla on avaruusrajoituksia. Se soveltuu erityisesti integroiduille ilmajohtojärjestelmille, joilla on eriytetty ilmansyöttö- tai avaruusrajoitukset.



Osa#	Putki OD (1*2)*3	Eaton	MAF	Portit	Tecran	Automaatti	Fairview	Tramec sloan
1576-6-4	3/8×3/8×1/4	1464X6X6x4	38049	G32450-0604	1364-664	177.1464R64	1464R-64	S764AB -6-6-4
1576-8-6	1/2×1/2×3/8	1464x8x8x6	38057	632450-0806	1364-886	177.1464R886	1464R-86	S764AB -8-8-6





(1) Putken halkaisijan askelkokoonpano:

Putken halkaisijat (esim. 1/2 "Main (suorapääseen) ja 3/8" haaraan (haaran pää), sileiden siirtymien kanssa kapenevien virtausreittien kautta, vähennä turbulenssia ja painehäviötä pelkistimessä (paineen pudotus 20-30% vähemmän kuin yleiset pelkistimen kiinnittimet).

(2) Tyypillinen malliesimerkki:

1/2 "× 1/2" × 3/8 "pelkistimen haara -tee (1/2" pääputken molemmissa päissä, 3/8 "haaraputkessa)

3/8 "× 3/8" × 1/4 "pelkistimen haara -tee (3/8" Mainin molemmissa päissä, 1/4 "haarassa)

(3) Sisäänrakennettu kaasuvaihtoehto:

Osa haaran päätä integroitu säädettävä kaasu -aukko (aukon halkaisija 1. 0-2. 5 mm säädettävä), mikä mahdollistaa haaran virtauksen manuaalisen säätämisen, joka sopii skenaarioihin, jotka vaativat haaran ilmanpaineen tarkkaa hallintaa (kuten perävaunun jarrun viiveen säätäminen).









Piirteet	Pelkimen haara -ase	Vakioke
Putken kokoinen kokoonpano	Pää-/haaran pelkistin	Sama halkaisija kaikissa kolmessa päässä
Virranhallinta	Valinnainen kaasu- tai sääntelykammio	Riippuen ulkoisesta venttiilin säätämisestä
Asennus monimutkaisuus	Vähentää lisävähennysten tarvetta	Tarve yhdistää pelkistimet sarjassa, jotta halkaisijan muutos toteutetaan
Paineen tasaaminen	Sisäänrakennettu puskurirakenne, haarapaine on vakaampi	Haarapiiriin vaikuttaa pääputken paineen vaihtelu





Pelkistimen haaran tee ratkaisee perinteisen saman halkaisijan TEE: n rajoituksen monimutkaisessa kaasulinjajärjestelmässä eri halkaisijan siirtymisen suunnittelun ja dynaamisen paineenhallintamekanismin kautta, etenkin hyvä korvata monikomponenttinen tandemiliuos avaruusrajoitteiden skenaariossa ja eriytetyn kaasun tarjonnan kysynnässä. Sen tekninen arvo heijastuu järjestelmän yksinkertaistamisessa (vähentämällä yhteyspisteiden lukumäärää yli 30%), energiankulutuksen optimointi (vähentämällä paineen laskua 20%) ja ylläpitokustannusten hallitseminen (vähentämällä vikaantumista 40%). Mallin valinnassa on tärkeää arvioida putken halkaisijoiden, haaran virtausvaatimusten ja ympäristöyhteensopivuuden yhdistelmä. Suurten dynaamisten kuormitusskenaarioiden kannalta on suositeltavaa käyttää malleja, joissa on stabiloituja kammioita tai lämmitystoimintoja.
